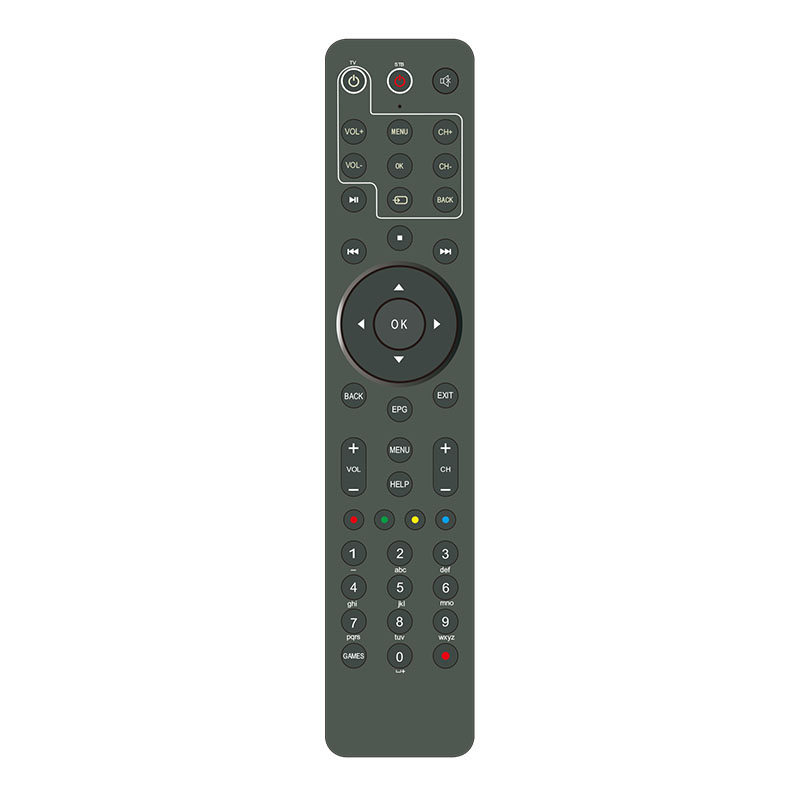

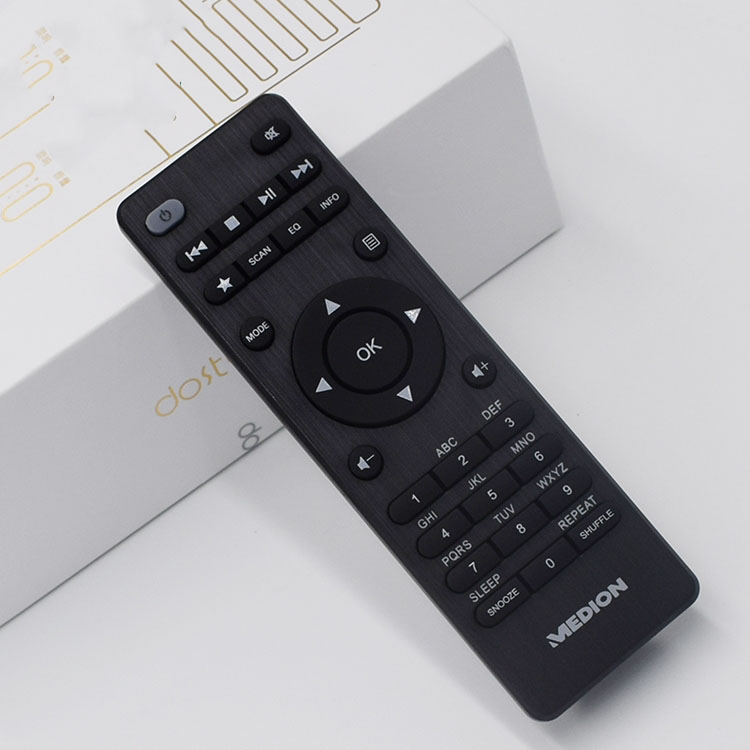

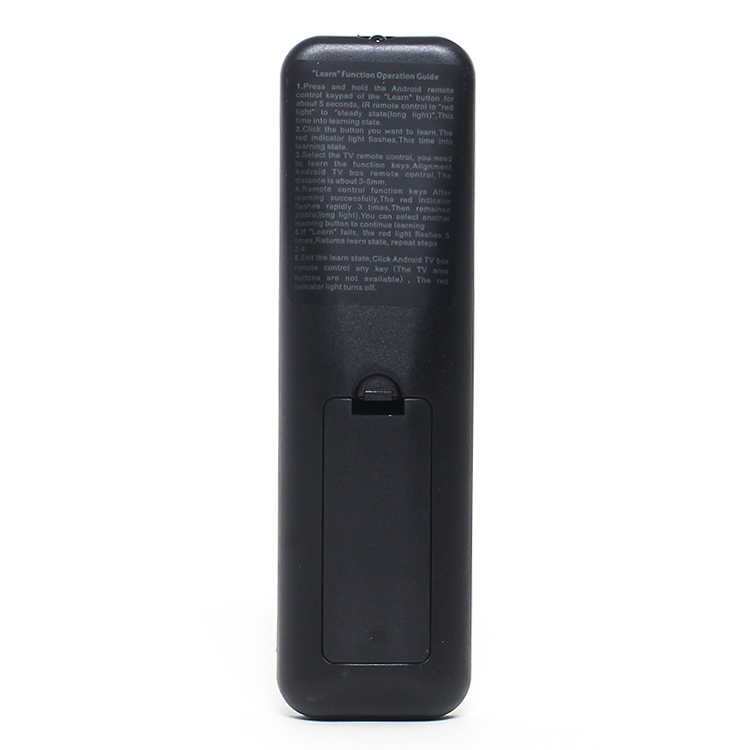

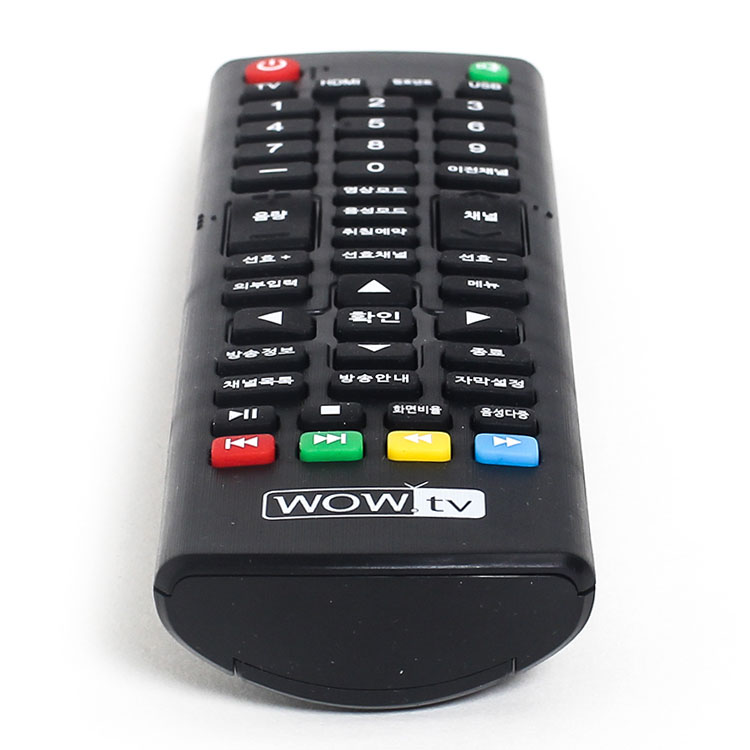

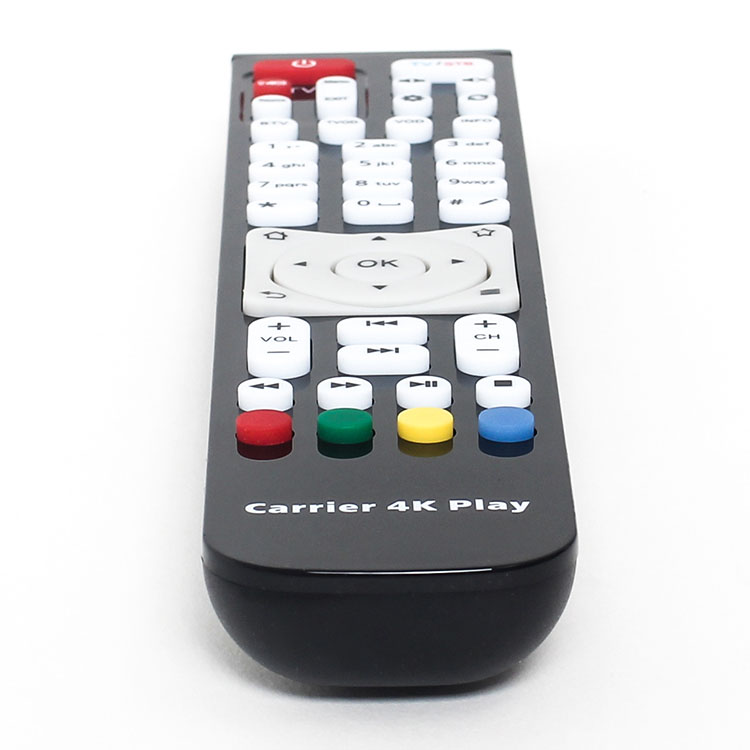

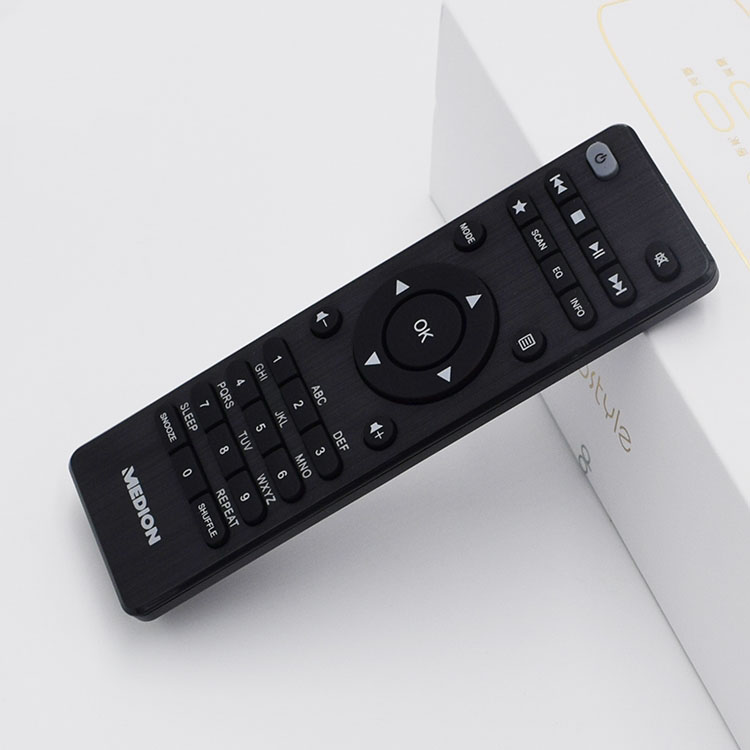

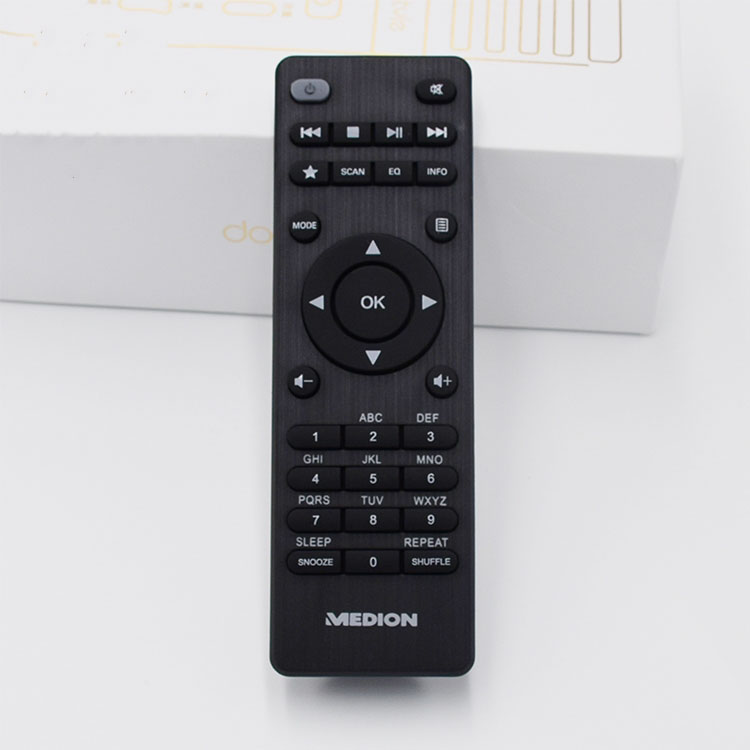

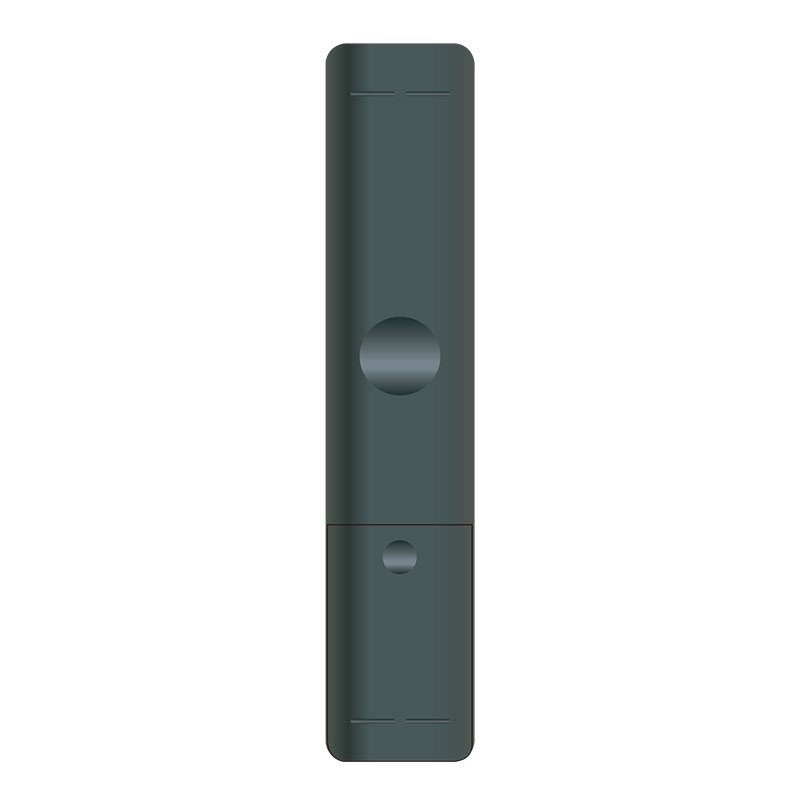

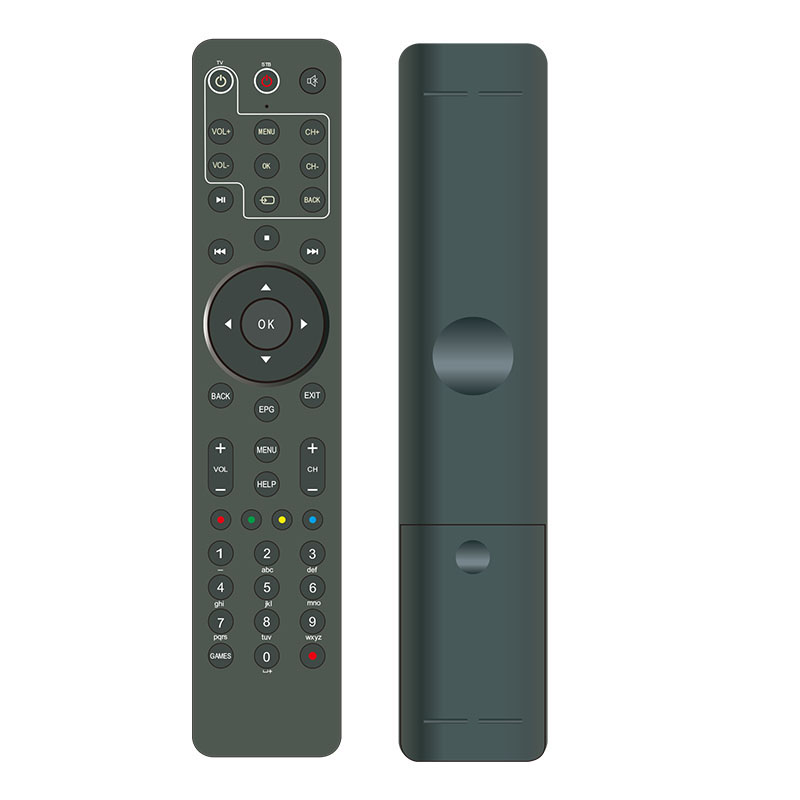

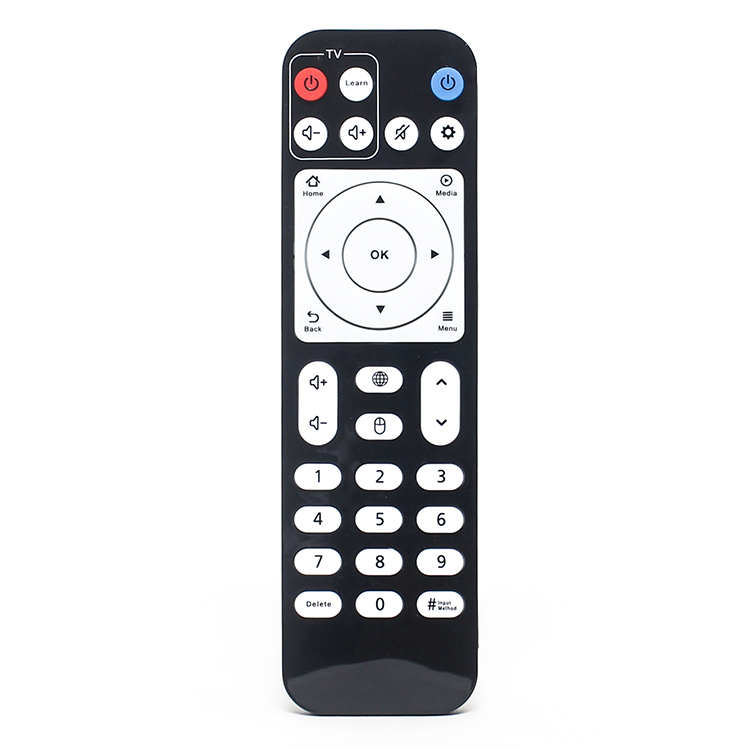

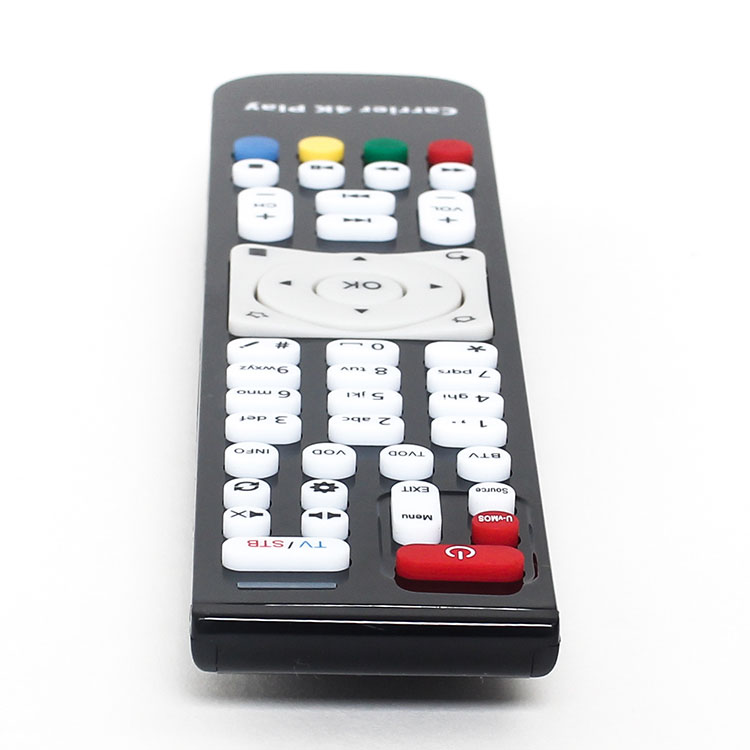

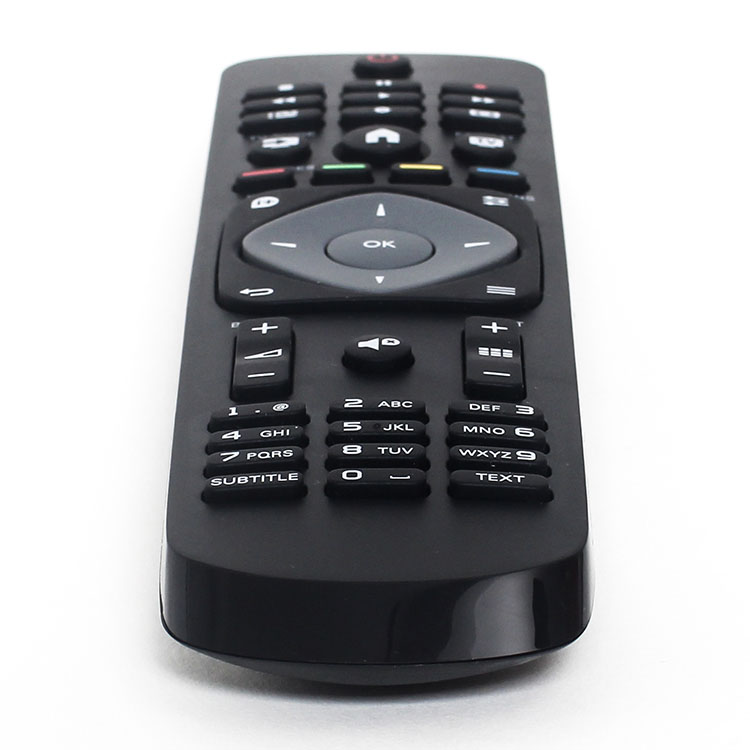

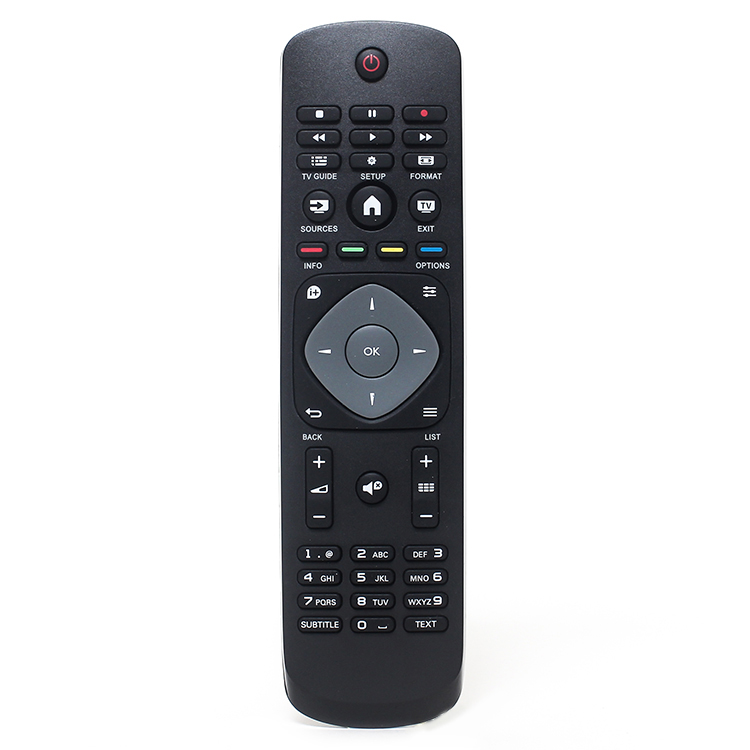

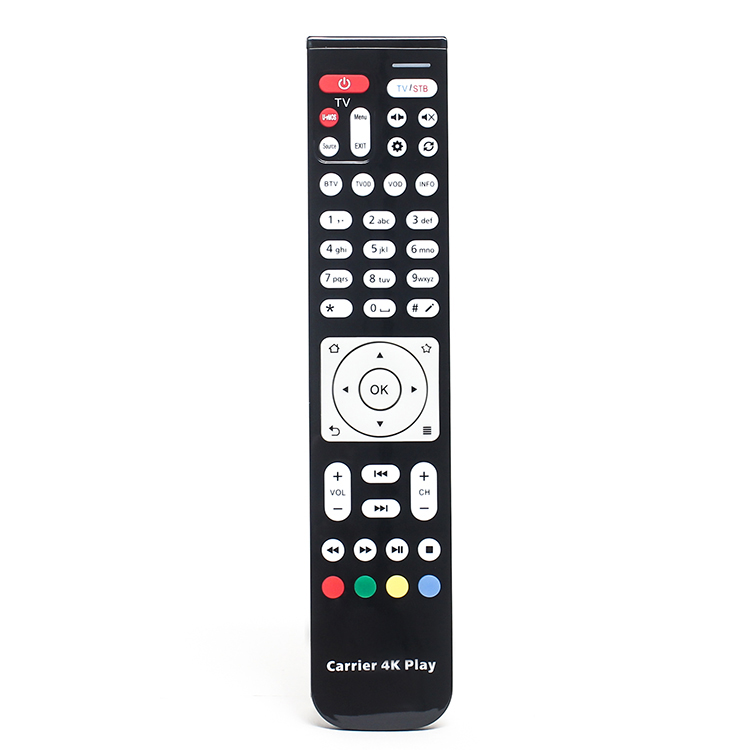

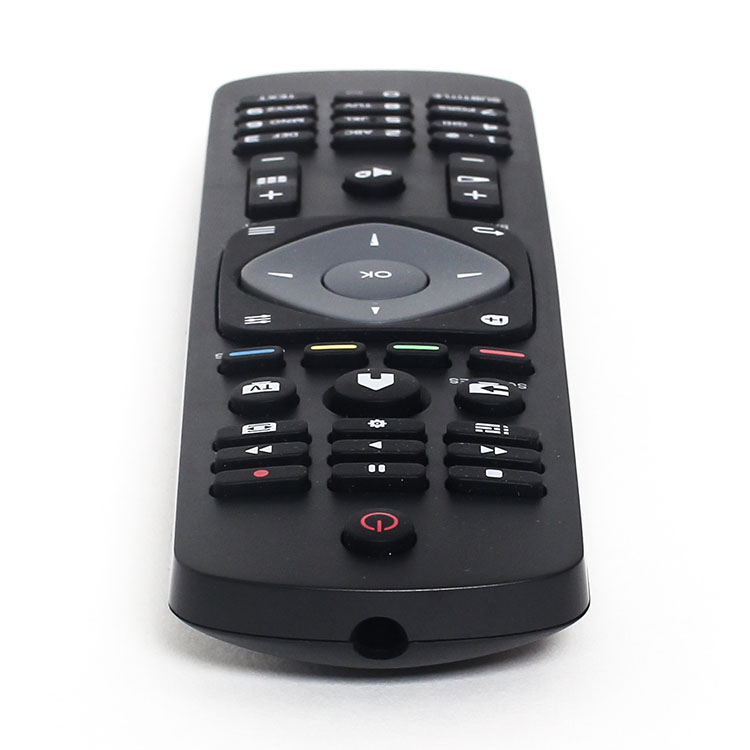

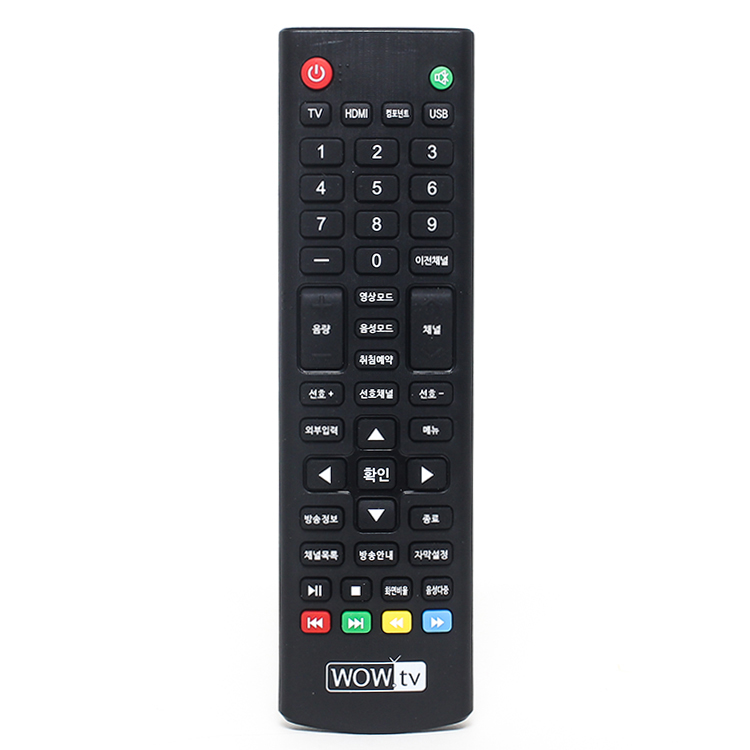

kızılötesi uzaktan kumanda

kızılötesi uzaktan kumanda

1. Kodlanmış kızılötesi uzaktan kumandalı ev aletleri için uygundur;

2. Birden fazla ev aletini uzaktan kontrol edebilir;

3. Bir öğrenme/kontrol çoğullama tuşu, 5~10 cihaz seçim tuşu ve 10~20 fonksiyon kontrol tuşu vardır.Bir cihaz seçim tuşu ve her fonksiyon kontrol tuşu birlikte bir cihazın kontrolünü gerçekleştirir;

4. Birden fazla cihazın ortak fonksiyonlarını öğrenmek ve kontrol etmek için bir cihaz seçim tuşu ve çeşitli fonksiyon kontrol tuşları kullanılabilir;

5. Düşük maliyetli ve güçlü parazit önleme özelliği.

bize e-posta gönder

Ürün ayrıntısı

Ürün etiketleri

İşlev

1. Kodlanmış kızılötesi uzaktan kumandalı ev aletleri için uygundur;

2. Birden fazla ev aletini uzaktan kontrol edebilir;

4. Birden fazla cihazın ortak fonksiyonlarını öğrenmek ve kontrol etmek için bir cihaz seçim tuşu ve çeşitli fonksiyon kontrol tuşları kullanılabilir;

5. Düşük maliyetli ve güçlü parazit önleme özelliği.

Prensip

Uzaktan kumanda, kızılötesi alma ve iletme devresi, sinyal koşullandırma devresi, merkezi kumanda 8031, program ve veri belleği, klavye ve durum gösterge devresinden oluşur.

Uzaktan kumandanın iki durumu vardır: öğrenme durumu ve kontrol durumu.Uzaktan kumanda öğrenme durumundayken, kullanıcı bir kontrol tuşuna her bastığında, kızılötesi alıcı devre harici kızılötesi sinyali almaya başlar ve aynı zamanda bunu bir elektrik sinyaline dönüştürür ve ardından algılama, şekillendirme, amplifikasyon ve ardından CPU düzenli olarak örnekler.Her örnekleme noktasının ikili verileri, cihazın daha sonraki kontrolü için bir birim olarak 8 bitlik belirlenmiş bir depolama biriminde depolanır.Uzaktan kumanda kontrol durumundayken, kullanıcı bir kontrol tuşuna her bastığında, CPU belirlenen depolama biriminden bir dizi ikili veri okur ve seri olarak çıktı verir (bitler ve bitler arasındaki zaman aralığı, zaman aralığına eşittir). örnekleme sırasında ) Sinyal tutma devresine, aynı zamanda modülasyon devresi sinyal modülasyonu gerçekleştirir.Modülasyon sinyali yükseltildikten sonra, anahtara karşılık gelen cihaz fonksiyonunun kontrolünü gerçekleştirmek için kızılötesi yayan diyot tarafından yayılır.
